Маркировка (ИСМА)





Обозначения на абразивном инструменте "ИСМА"

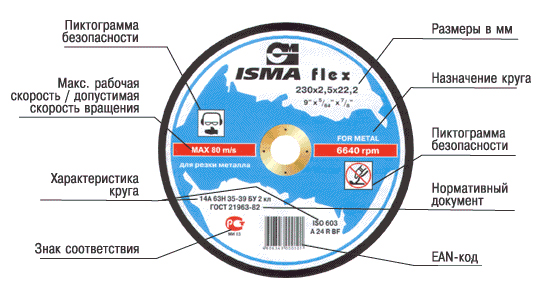

Пример условного обозначения круга


230x2,5x22,2 14A63H39 БУ 80 м/с 2 кл ГОСТ 21963-82

230x2,5x22,2 – (D x T x H) – внешний диаметр х высота х диаметр отверстия
14А – марка шлифматериала
63Н – зернистость
39 – звуковой индекс
Б – связка
У – наличие упрочняющего элемента
80 м/с – рабочая скорость
2 кл – класс неуравновешенности
ГОСТ 21963-82 – нормативный документ

Характеристика круга


Шлифматериал:
13/14А - Электрокорунд нормальный
25А - Электрокорунд белый
53/54С - Карбид кремния черный
63/64C - Карбид кремния зеленый

Зернистость:
125-100-80 - крупная
63-50-40-32-25 - средняя
20-16-12-10 - мелкая

Твердость:
М1-3 - мягкая
СМ1-2 - среднемягкая
С1-2 - средняя
СТ1-3 - среднетвердая
Т1-2 - твердая
ГВМ, ГМ, ГС, ГТ


Связка:
Б - бакелитовая
БУ - бакелитовая упрочненная
В - вулканитовая
К - керамическая

Структура:
0-5 - закрытая
6-8 - средняя
9-12 - открытая

Цветовая маркировка рабочей скорости:



50 м/с

60 м/с

80 м/с

100 м/с



Условные обозначения





Инструмент предназначен для резки металла






Инструмент предназначен для резки нержавеющей стали






Инструмент предназначен для резки алюминия






Инструмент предназначен для резки камня, бетона, всех минеральных материалов






Использовать наушники, защитные очки, респиратор






Не допустимо для торцевого шлифования






Для торцевого шлифования






Для ручных машин с отрезными и шлифовальными кругами






Для ручных машин с чашечными кругами






Для ручных машин с шлифовальными кругами






Для настольных отрезных станков






Для стационарных отрезных станков






Для напольных шлифовальных станков






Для станков для распиловки камня






Для ручных бензопил



Система цветовой маркировки инструмента ИСМА





Металл
Синий






Нерж.Сталь
Черный






Алюминий
Серебро






Камень
Зеленый



Возможные ошибки при работе



Косой рез (или поломка круга)

  • неправильное крепление заготовки
  • высокая подача инструмента
  • неправильный подбор высоты круга



Периферия круга обтрепана

  • неправильное управление станком
  • пружинящий зажим заготовки
  • круг используется не по назначению



Радиальное биение круга

  • изношен шпиндель
  • неисправен опорный узел



Отверстие выломлено

  • неправильное крепление, использование круга не по назначению
  • неисправные части фланца
  • неправильное управление станком
